產品名稱：WQT-900S~1500S閥門手動裝置
產品標簽：YFQ大力矩出口蝸輪箱,部分回轉型閥門手動裝置,1200S減速機
更新時間：2021/9/25 20:37:52
上一個產品： WQT-5-40部分回轉型閥門手動裝置
下一個產品：WQT-540-SD部分回轉型閥門電動裝置
電子樣本： 無
產品詳情
WQT-900S~1500S閥門手動裝置產品為新設計二級蝸輪蝸桿傳動裝置.蝸桿兩端為軸承結構，出口蝸輪箱產品除具有普通二級傳動裝置優點外,效率更加提高，適用于90度回轉的球閥,調節閥,蝶閥的控制。閥門蝸輪頭主要是一種通過對閥門閥桿進行控制從而啟閉閥門的裝置。其實這種蝸輪箱設備能夠提供比較精確的連接桿調控，能夠讓閥門在一定的程度上進行運動起到在管道中調節介質的效果。而說到這種渦輪裝置其實也算是閥門驅動器，在一般的管道閥門中這種裝置都是采用蝸輪蝸桿傳動，蝸輪副自鎖，使用圓錐滾子承軸，渦輪傳動更加靈活，效率高。

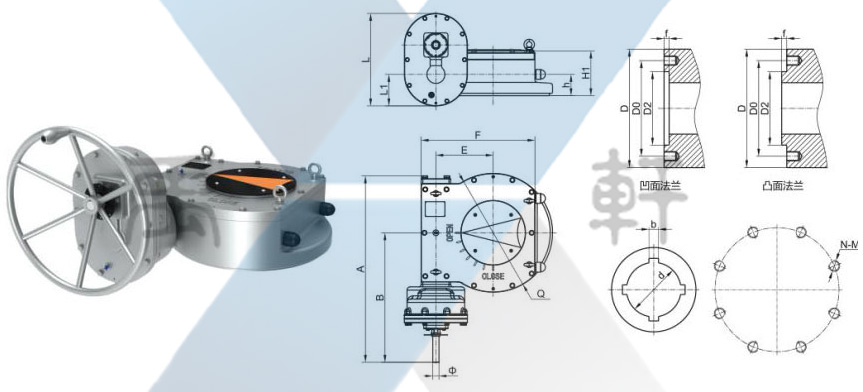

WQT閥門手動裝置手動裝置連接尺寸圖
WQT部分回轉型閥門手動裝置技術參數-連接尺寸-外型尺寸
型號 YFQ-900 YFQ-1200 YFQ-1500 技術參數 速比 2650:1 4200:1 4800:1 輸入力矩Nm 170 160 175 輸出力矩Nm 90000 120000 150000 機械效率MA±10% 530 750 857 蝶閥DN 2000 2100 2200 球閥DN 1300 1400 1600 連接尺寸 法蘭號 F40 F48 F60 F40 F48 F60 F40 F48 F60 法蘭外圓(D) 475 560 686 475 560 686 475 560 686 DO 406 483 603 406 483 603 406 483 603 連接孔中心 N-M -DP(深) 8xM36 12«M36 12xM36 8xM36 12xM36 12xM36 8xM36 12xM36 12xM36 -54 -54 -54 -54 -54 -54 -54 -54 -54 凹凸可選(D2) 300 370 470 300 370 470 300 370 470 凹凸高度］ 8 8 8 8 8 8 8 8 8 最大軸孔e 180 190 210 安裝高度 253 270 300 手輪 900 900 1000 外形尺寸 A 930 962 1042 B 640 662 702 E 330 350 395 F 722 810 860 HI 264 273 300 h 128 130 145 L 443 565 565 L1 290 372 372 Q 686 725 800 0 32 32 32
