產品名稱：QDX3電動閥門蝸輪箱（加長型）

產品標簽：C型電動蝶閥蝸輪箱,C型電動球閥蝸輪箱,鑄鋼電動蝸輪箱

更新時間：2021/9/26 15:56:23

上一個產品： QDX3-D6基座拐臂式齒輪箱

下一個產品：QDX3-D12電動蝸輪箱

電子樣本：無

產品詳情

QDX3電動閥門蝸輪箱（加長型），部分回轉型閥門裝置是一款90°部分回轉驅動裝置，適用于球閥、蝶閥、旋塞閥等類型閥門。閥門電動裝置特殊型可輸出360°多回轉型。產品共有14個型號-QDX3-D4,QDX3-D5,QDX3-D6,QDX3-D7,QDX3-D8,QDX3-D9,QDX3-D1O,QDX3-D11,QDX3-D12,QDX3-D13,QDX3-D13D,QDX3-D14,該產品是與多回轉電動裝置組合輸出大力矩部分回轉型閥門電動裝置。蝶閥可配套 DN300-DN2200 規格上使用，總共有10個等級規格。球閥可配套DN100-1200規格上使用，總共有12個等級規格。

QDX3電動閥門蝸輪箱（加長型）特點：

1、可以得到很大的傳動比，比交錯軸斜齒輪機構緊湊

2、兩輪嚙合齒面間為線接觸，其承載能力大大高于交錯軸斜齒輪機構

3、蝸桿傳動相當于螺旋傳動，為多齒嚙合傳動，故傳動平穩、噪音很小

4、具有自鎖性。當蝸桿的導程角小于嚙合輪齒間的當量摩擦角時，機構具有自鎖性，可實現反向自鎖，即只能由蝸桿帶動蝸輪，而不能由蝸輪帶動蝸桿。如在其重機械中使用的自鎖蝸桿機構，其反向自鎖性可起安全保護作用。

5、傳動效率較低，磨損較嚴重。蝸輪蝸桿嚙合傳動時，嚙合輪齒間的相對滑動速度大，故摩擦損耗大、效率低。另一方面，相對滑動速度大使齒面磨損嚴重、發熱嚴重，為了散熱和減小磨損，常采用價格較為昂貴的減摩性與抗磨性較好的材料及良好的潤滑裝置，因而成本較高。

6、蝸桿軸向力較大。

QDX3電動閥門蝸輪箱（加長型）結構尺寸：

型號ModeI	D3	D4	D5	D6	D7	D8	D9	D10	D11	D12	D13	D14
技術參數Technical-parameters
速比Ratio	41:1	48:1	55:1	50:1	55:1	57:1	65:1	63:1	67:1	81:1	83:1	82:1
限位調整Limit-adjustment	±5°	±5°	±5°	±5°	±5°	±5°	±5°	±5°	±5°	±5°	±5°	±5°
蝶閥Butterfly valve DN	125-150	200-250	300-350	400-450	450	500-600	700	800	900-1000	1100-1200	1400-1600	1600-1800
球閥Ball-valve DN	80	100	150	200	250	250-300	350	400	500	600	800	900
連接尺寸Connection-size
法蘭外圓（D）	125	150	175	210	230	260	300	350	415	475	560	650
連接孔中心PCD（D0）	102	125	140	165	185	200	254	298	356	406	483	590
凹面Concave（D1）	70×4	85×4	100×4	130×5	150×5	160×5	200×5	230×5	260×5	300×8	370×8	490×8
孔數-螺栓Bolt（N-M）	4-M10	4-M12	4-M16	4-M16	4-M20	8-M16	8-M16	8-M20	12-M20	12-M20	12-M22	12-M22
標準軸孔Bore（d）	24	28	38	45	50	60	70	80	100	110	130	160
鍵寬 Key（b）×鍵高×條數NO.×90°	8×7×1	8×7×1	10×8×1	12×8×2	16×10×2	16×10×2	16×10×2	20×14×2	25×14×2	28×16×2	32×18×2	32×18×2
可選軸孔（d-limit）	22-26	28-36	32-40	38-48	50-55	50-60	55-70	70-90	80-100	90-120	110-150	110-150
安裝高度Install-height（H）	65	80	75	95	95	110	120	130	160	185	190	190

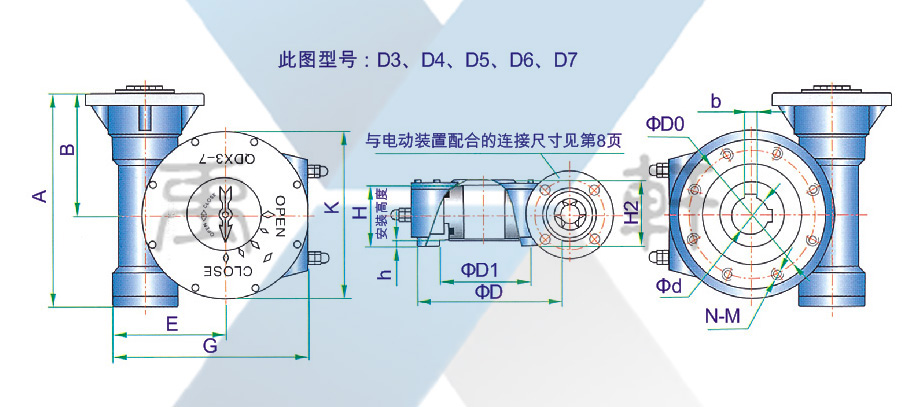

外型尺寸Appearance-size
A	200	218	248	320	340	365	421	445	507	585	680	730
B	132	127	148	188	203	210	241	245	290	320	388	400
E	96	115	139	171	181	192	224	250	306	365	427	472
G	169	203	245	291	314	338	378	433	522	612	717	745
H2	74	88	97	125	131	128	154	152	185	203	226	210
K	150	190	210	250	270	300	330	400	470	580	660	760
