產品名稱：QDX3-D-F推力型電動閥門裝置

產品標簽：電動裝置組合參數,電動裝置連接尺寸,電動裝置輸出入力矩

更新時間：2021/9/26 7:46:08

上一個產品： C-SD組合系列部分回轉型閥門電動裝置

下一個產品：QDX3-D-F推力型電動閥門蝸輪箱

電子樣本：無

產品詳情

QDX3-D-F推力型電動閥門裝置，部分回轉型閥門裝置是一款90°部分回轉驅動裝置，適用于球閥、蝶閥、旋塞閥等類型閥門。閥門電動裝置特殊型可輸出360°多回轉型。產品共有14個型號-QDX3-D4,QDX3-D5,QDX3-D6,QDX3-D7,QDX3-D8,QDX3-D9,QDX3-D1O,QDX3-D11,QDX3-D12,QDX3-D13,QDX3-D13D,QDX3-D14,該產品是與多回轉電動裝置組合輸出大力矩部分回轉型閥門電動裝置。蝶閥可配套 DN300-DN2200 規格上使用，總共有10個等級規格。球閥可配套DN100-1200規格上使用，總共有12個等級規格。DF系列與電裝接盤為SO 5211標準

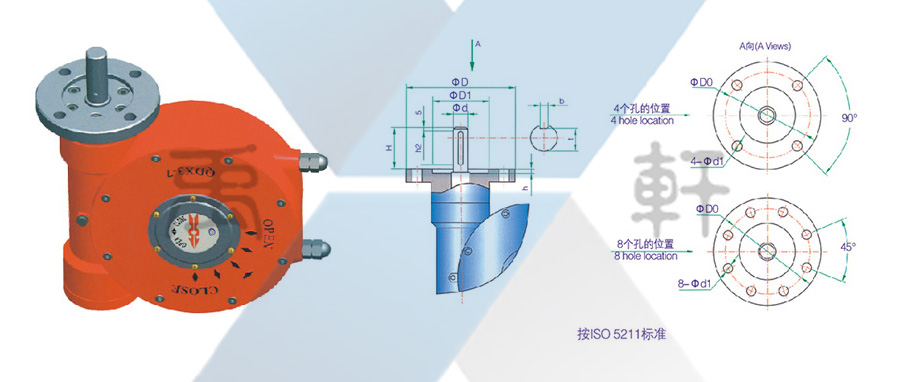

QDX3-D-F推力型電動閥門裝置電動裝置連接圖

QDX3-D-F系列部分回轉型閥門電動裝置組合參數,電動裝置連接尺寸

型號 Model	所配電動裝置參數 Electrical device parameters with			蝸輪箱參數 Gear parameters		蝸輪箱與電動裝置連接尺寸 Worm gear box and electric devices to connect size
型號 Model	電裝型號 Model	轉速 speed r/min	輸出力矩 Output-Torque Nm	輸出力矩 Output-torque Nm	開閥時間 S Valve-open time	法蘭號 Flanoe	D	D0	D1×h	n-d1	d	b	t	h2	H
D3-F	IA18	18	108	1328	34	F10	125	102	70×4	4-∮12	20	6	16.5	40	45
D4-F	IA18		108	1555	40	F10	125	102	70×4	4-∮12	20	6	16.5	40	45
D5-F	IA18		108	1782	46	F10	125	102	70×4	4-∮12	28	8	24	40	45
D6-F	IA25	18	400	6000	42	F14	175	140	100×5	4-∮18	30	8	26	65	70
D6-F	IA35	36	540	8100	21	F16	210	165	130×5	4-∮22	30	8	26	65	70
D7-F	IA25	18	400	6600	46	F14	175	140	100×5	4-∮18	30	8	26	65	70
D7-F	IA35	36	540	8910	23	F16	210	165	130×5	4-∮22	30	8	26	65	70
D8-F	IA25	18	400	6840	47	F14	175	140	100×5	4-∮18	30	8	26	65	70
D8-F	IA35	36	540	9234	24	F16	210	165	130×5	4-∮22	30	8	26	65	70
D9-F	IA35	18	610	11895	54	F16	210	165	130×5	4-∮22	40	12	35	80	85
D9-F	IA40		1020	19890	54	F25	300	254	200×5	8-∮18	40	12	35	80	85
D10-F	IA35		>610	11529	52	F16	210	1654	130×5	4-∮22	40	12	35	80	85
D10-F	IA40		1020	19278	52	F25	300	254	200×5	8-∮18	40	12	35	80	85
D11-F	IA70		1490	29949	56	F25	300	254	200×5	8-∮18	45	14	39.5	90	95
D11-F	IA90		2030	40803	56	F30	350	298	230×5	8-∮22	45	14	39.5	90	95
D11-F	IA70		1490	36207	67	F25	300	254	200×5	8-∮18	45	14	39.5	90	95
D11-F	IA90		2030	49329	67	F30	350	298	230×5	8-∮22	45	14	39.5	90	95
