產品名稱：C-SD-T組合系列部分回轉型閥門電動裝置
產品標簽：閥門電動執行器,蝶閥電動減速機,球閥電動驅動裝置,QDX3電動渦輪頭
更新時間：2021/9/26 0:24:40
上一個產品： QDX3組合系列部分回轉型閥門電動裝置
下一個產品：C-SD組合系列部分回轉型閥門電動裝置
電子樣本： 無
產品詳情
C-SD-T組合系列部分回轉型閥門電動裝置是一款90°部分回轉驅動裝置，閥門電動執行器,蝶閥電動減速機,球閥電動驅動裝置,QDX3電動渦輪頭適用于球閥、蝶閥、旋塞閥等類型閥門。該系列是正齒輪箱與蝸輪箱組合而成的，提高了機械總效率，使用小電裝開大閥門，節省了使用成本。特別是選用國外快速小電裝時更能顯示其優越性。每種型號提供多個傳動比，能更好的匹配不同規格的閥門。

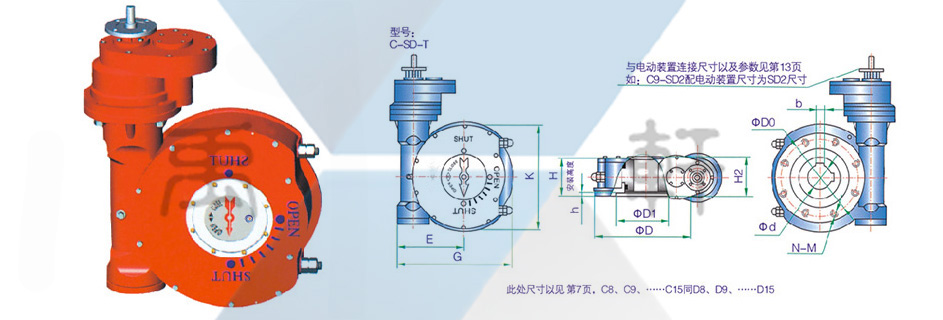

QDX3組合系列部分回轉型閥門電動裝置連接圖
| 型號 Model |
雙級組合系列 Two-stege series |
蝶閥 DN Butterfly valve DN |
球閥 Ball-valve DN |
電動裝置參數 Electric device parameters |
蝸輪箱參數 Gear parameters |
|||||
|
末級蝸輪箱 Worm |
首級齒輪箱 Gear |
型號 Model |
轉速 speed r/min |
力矩 Torque Nm |
標準速比 Ration |
輸出力矩 Output-torque Nm |
開閥時間 S Valve-open time |
|||
|
C9-SD2 |
D9 |
SD2 |
700 |
350 |
Z30 |
24 |
300 |
390：1 |
23.000 |
190 |
|
IA25 |
72 |
244 |
66 |
|||||||
|
C9-SD2-T |
SD2-T |
IA20 |
72 |
176 |
981：1 |
34.500 |
170 |
|||
|
C9-SD2-S |
SD3-S |
Z60 |
24 |
600 |
260：1 |
30.800 |
100 |
|||
|
IA40 |
72 |
680 |
33 |
|||||||
|
C10-SD2 |
D10 |
SD2 |
800 |
400 |
Z30 |
24 |
300 |
378：1 |
22.600 |
233 |
|
IA25 |
72 |
244 |
78 |
|||||||
|
C10-SD2-T |
SD2-T |
IA20 |
72 |
176 |
970：1 |
34.140 |
199 |
|||
|
C10-SD3-S |
SD3-S |
Z60 |
24 |
600 |
189：1 |
22.000 |
117 |
|||
|
IA40 |
72 |
680 |
39 |
|||||||
|
C11-SD2 |
D11 |
SD2 |
900-1000 |
Z30 |
24 |
300 |
402：1 |
24.000 |
251 |
|
|
IA25 |
72 |
244 |
84 |
|||||||
|
C11-SD2-T |
SD2-T |
IA20 |
72 |
176 |
1032：1 |
35.000 |
215 |
|||
|
C11-SD3-T |
SD3-T |
Z60 |
24 |
600 |
1132：1 |
125.000 |
126 |
|||
|
IA40 |
72 |
680 |
148.000 |
42 |
||||||
|
C11-SD3 |
SD3 |
Z60 |
24 |
600 |
402：1 |
48.000 |
251 |
|||
|
IA35 |
72 |
244 |
19.000 |
84 |
||||||
|
C11-SD4-S |
SD4-S |
Z120 |
24 |
1200 |
201：1 |
42.000 |
126 |
|||
|
IA70 |
72 |
1020 |
42 |
|||||||
|
C12-SD2 |
D12 |
SD2 |
1100-1200 |
600 |
Z30 |
24 |
300 |
486：1 |
25.000 |
300 |
|
IA25 |
72 |
244 |
100 |
|||||||
|
C12-SD2-T |
SD2-T |
IA20 |
72 |
176 |
1247：1 |
41.000 |
257 |
|||
|
C12-SD3-T |
SD3-T |
Z60 |
24 |
600 |
818：1 |
30.000 |
150 |
|||
|
IA40 |
72 |
680 |
34.000 |
50 |
||||||
|
C12-SD3 |
SD3 |
Z45 |
24 |
450 |
486：1 |
45.000 |
300 |
|||
|
Z60 |
24 |
600 |
55.000 |
300 |
||||||
|
IA35 |
72 |
474 |
48.000 |
100 |
||||||
|
IA40 |
72 |
680 |
55.000 |
100 |
||||||
|
C12-SD4-S |
SD4-S |
Z120 |
24 |
1200 |
243：1 |
55.000 |
150 |
|||
|
IA70 |
72 |
1020 |
51.000 |
50 |
||||||
|
C13-SD3 |
D13 |
SD3 |
1400-1600 |
800 |
Z60 |
24 |
600 |
498：1 |
63.000 |
311 |
|
Z90 |
24 |
900 |
84.000 |
311 |
||||||
|
IA40 |
72 |
680 |
71.000 |
104 |
||||||
|
C13-S4-S |
SD4-S |
Z120 |
24 |
1200 |
249：1 |
62.000 |
156 |
|||
|
IA70 |
72 |
1020 |
53.000 |
52 |
||||||
|
C14-SD3 |
D14 |
SD3 |
1600-1800 |
900 |
Z90 |
24 |
900 |
492：1 |
83025 |
307 |
|
IA40 |
72 |
680 |
62730 |
102 |
||||||
|
C14-SD4-S |
SD4-S |
Z120 |
24 |
1200 |
246：1 |
55350 |
154 |
|||
|
IA70 |
72 |
1020 |
47047 |
51 |
||||||
|
C14-SD4 |
SD4 |
Z180 |
24 |
1200 |
492：1 |
110780 |
307 |
|||
|
IA70 |
72 |
1020 |
94095 |
102 |
||||||
|
C14-SD4-T |
SD4-T |
Z60 |
24 |
600 |
1254：1 |
141075 |
784 |
|||
|
IA35 |
72 |
474 |
114204 |
261 |
||||||
|
C15-SD3 |
D15 |
SD3 |
1800-2000 |
1000 |
Z90 |
24 |
900 |
564：1 |
96.000 |
352 |
|
IA40 |
72 |
680 |
87.000 |
117 |
||||||
|
C15-SD4-S |
SD4-S |
Z120 |
24 |
1200 |
282：1 |
77.000 |
176 |
|||
|
IA70 |
72 |
1020 |
65.000 |
59 |
||||||
|
C15-SD4 |
SD4 |
Z180 |
24 |
1200 |
564：1 |
135.000 |
352 |
|||
|
IA70 |
72 |
1020 |
120.000 |
117 |
||||||
|
C15-SD4-T |
SD4-T |
Z60 |
24 |
600 |
1438：1 |
135.000 |
899 |
|||
|
IA35 |
72 |
474 |
135.000 |
299 |
||||||
|
C16-SD4 |
D16 |
SD4 |
2400-3600 |
1200 |
Z180 |
24 |
1800 |
540：1 |
200.000 |
338 |
|
IA90 |
36 |
1700 |
190.000 |
225 |
||||||
|
C16-SD4-T |
SD4-T |
Z120 |
24 |
900 |
1377：1 |
230.000 |
860 |
|||
|
IA70 |
72 |
1020 |
230.000 |
286 |
||||||
|
C16-SD6-S |
SD6-S |
Z500 |
12 |
5000 |
180：1 |
230.000 |
225 |
|||
|
C17-SD4-T |
D17 |
SD4-T |
3800-4500 |
1500 |
Z120 |
24 |
1200 |
1836：1 |
330.000 |
1147 |
|
IA70 |
72 |
1020 |
300.000 |
382 |
||||||
|
C17-SD6-S |
SD6-S |
Z500 |
12 |
5000 |
240：1 |
315.000 |
300 |
|||
|
C17-SD5-T |
D17 |
SD5-T |
4500-5000 |
1800 |
Z120 |
36 |
1200 |
2880：1 |
518.400 |
1200 |
