產品名稱：J541H-25C-DN400傘齒輪截止閥

產品標簽：DN100傘齒輪截止閥,DN200傘齒輪截止閥,DN300傘齒輪截止閥

更新時間：2021/9/18 15:14:06

上一個產品： Z541H-16C-DN100傘齒輪閘閥

下一個產品：沒有資料

電子樣本：無

產品詳情

J541H-25C-DN400傘齒輪截止閥,DN100傘齒輪截止閥,DN200傘齒輪截止閥,DN300傘齒輪截止閥產品參數
1.該裝置是直接安裝在閘閥和截止閥上的手動裝置。
2.該裝置采用弧齒錐齒輪和平面推力軸承，有運轉平穩，扭矩大，噪音小，效率高的優點。
3.在所有的結合部，采用了密封膠全密封處理，達到了防水，防油滲漏的效果，防護等級為IP65。
4.手輪和閥桿罩可根據用戶需求定制。上海禹軒結合各行各業閥門使用要求及環境，還生產單級電裝傘齒輪,雙級電裝傘齒輪,雙級傘齒輪,雙頭傘齒輪,三頭傘齒輪,鏈輪傘齒輪,雙級手輪驅動等產品。

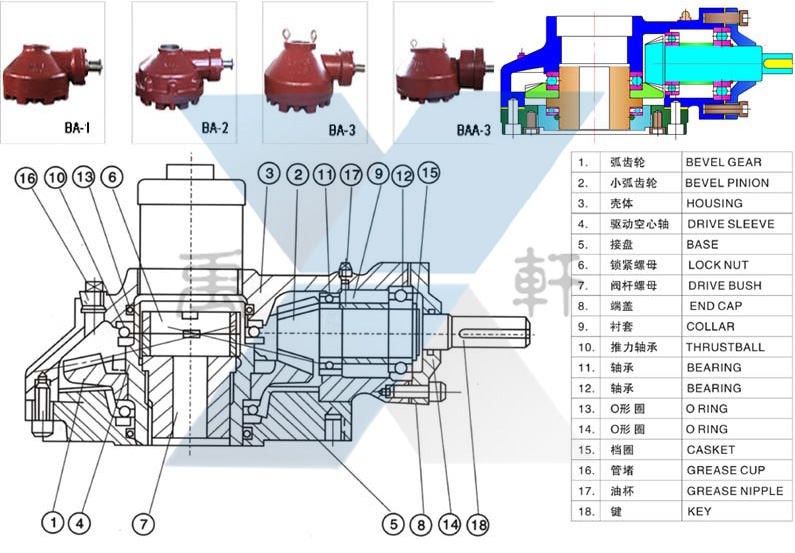

BA傘齒輪技術參數

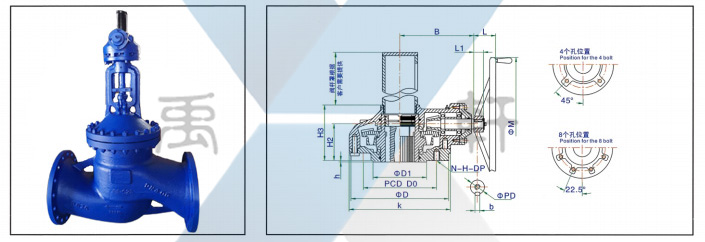

BA-2傘齒輪截止閥參數與連接尺寸

型號		BA-000	BA-00		BA-0	BA-1		BA-2		BA-3		BAA-3
技術參數
速比		2.35:1		3:1	3.6:1		4.5:1		5.2:1		6.3:1	23:1
最大轉矩Nm		360		480	735		1470		2940		4000	6000
最大推力N		43000		64000	98000		196000		340000		490000	630000
最大閥桿直徑mm 銅螺母		25		30	40		52		70		90	110
閘閥 DN		50		80-100	150-200		250-400		450-700		800-1000	1200
截止閥 DN		50		80	100-150		200-250		300-350		400-500	550-650
參數 KG		15		22	28		54		110		198	320
連接尺寸
法蘭外圓(D)		160		180	210		280		340		410	415
連接孔中心	DO	125		145	1G5		245		300		340	35G
	N-H-DP	4-M12-18		4-M16Z	4-M18-30		8-M14-30		8-M20-30		8-M24-45	8-M30-45
凸面 (Dlxh)		85x3		100x4	127x5		200x5		230x5		250x5	260x5
外型尺寸
B		150		150	170		233		306		370	395
H2		80		80	85		97		142		160	178
H3		125		125	155		175		210		280	290
L		40		75	92		107		107		118	118
K		155		180	210		285		390		410	510
手輪	PD	26		28	28		32		32		38	38
	(b)key	8x7		8x7	8x7		10x8		10x8		10x8	10x8
	L1	35		40	40		50		55		60	60
	M	250		310	310		460		530		600	600

上海禹軒產品售后服務:
①禹軒產品質保期為自出廠起12個月，實行”三包“服務（包退、包換、包修）。
②產品服務期內，可以咨詢本公司工程師，提供對應服務，以便進一步提高產品質量。
③對用戶的投訴問題，會快速作出反應，并安排售后服務。
如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
咨詢熱線：021-57975176 技術熱線：13585782281
