產品名稱：2CK8美標閘閥傘齒輪
產品標簽：2CK8-1S齒輪箱,2CK10-1S齒輪箱,2CK15-1S齒輪箱
更新時間：2021/9/19 18:19:25
上一個產品： BAA-3型大速比傘齒輪
下一個產品：BA-2鑄鋼電動傘齒輪
電子樣本： 無
產品詳情
2CK8美標閘閥傘齒輪,2CK8-1S齒輪箱,2CK10-1S齒輪箱,2CK15-1S齒輪箱產品參數
1.該裝置是直接安裝在閘閥和截止閥上的手動裝置。
2.該裝置采用弧齒錐齒輪和平面推力軸承，有運轉平穩，扭矩大，噪音小，效率高的優點。
3.在所有的結合部，采用了密封膠全密封處理，達到了防水，防油滲漏的效果，防護等級為IP65。
4.手輪和閥桿罩可根據用戶需求定制。上海禹軒結合各行各業閥門使用要求及環境，還生產單級電裝傘齒輪,雙級電裝傘齒輪,雙級傘齒輪,雙頭傘齒輪,三頭傘齒輪,鏈輪傘齒輪,雙級手輪驅動等產品。

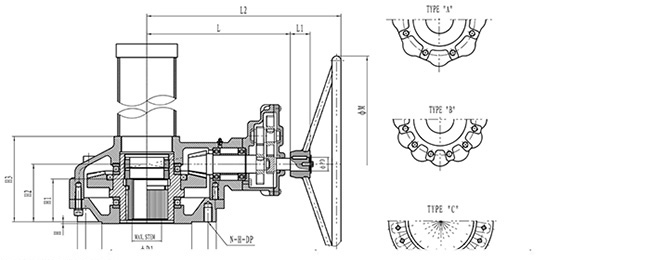

2CK美標閘閥傘齒輪尺寸圖
2CK美標閘閥傘齒輪連接及外形尺寸
|
尺寸 |
底座部分 |
外圍部分 |
輸入部分 |
手輪 |
|||||||||||
|
型號 |
類型 |
法蘭 |
ΦD1 |
ΦD2 |
N-H-DP |
ΦD3 |
H |
H1 |
H2 |
H3 |
L |
LI |
ΦPD |
KEY |
M |
|
2CK8-1S |
A |
F-35 |
260 |
356 |
8-M30-45 |
425 |
5 |
130 |
168 |
257 |
477 |
45 |
38 |
10X8 |
600 |
|
8-11/4-45 |
|||||||||||||||
|
2CK1O-1S |
F-40 |
300 |
406 |
8-M36-54 |
476 |
5 |
162 |
204 |
327 |
503 |
45 |
|
800 |
||
|
8-12/2-54 |
|||||||||||||||
|
2CK15-1S |
B |
F-48 |
370 |
483 |
12-M36-555 |
540 |
5 |
199 |
227 |
350 |
572 |
50 |
45 |
12X8 |
800 |
|
12-13/8-55 |
|||||||||||||||
|
2CK18-1S |
C |
F-48 |
370 |
483 |
12-M36-55 |
645 |
5 |
242 |
258 |
401 |
630 |
58 |
50 |
16X10 |
1000 |
|
12-13/8-55 |
|||||||||||||||
2CK系列閥門減速器技術摻數
|
型號 |
齒輪齒數比 |
最大閥桿直徑 |
最大推力 |
最大扭矩 |
重量KG |
||
|
N | |
kgf |
N.m |
Kgf.m |
||||
|
2CK8-1S |
42.81:1/6.3:1 |
105 |
512000 |
52200 |
7652 |
780 |
190 |
|
2CK10-1S |
45.81:1/7.11:1 |
125 |
1110000 |
113000 |
12459 |
1270 |
280 |
|
2CK15-1S 2CK18-1S |
78.88:1/7:1 78.88:1/7:1 |
140 160 |
1310000 1430000 |
133000 146000 |
17266 25506 |
1760 2600 |
365 605 |
|
2CK18-1S |
78.88:1/7:1 |
160 |
1430000 |
146000 |
25506 |
2600 |
605 |
