產品名稱：QDX3-D8電動蝸輪執行器
產品標簽：電動蝸輪執行機構,電動蝸輪執行裝置,電動蝸輪減速機,驅動裝置
更新時間：2021/9/27 16:15:10
上一個產品： QDX3-D9正齒輪組合電動蝸輪箱
下一個產品：QDX3-C-SD10多級電動蝸輪箱
電子樣本： 無
產品詳情
QDX3-D8電動蝸輪執行器，閥門電動蝸輪箱是一款90°部分回轉驅動裝置，電動蝸輪執行機構,電動蝸輪執行裝置,電動蝸輪減速機適用于球閥、蝶閥、旋塞閥等類型閥門。閥門電動裝置特殊型可輸出360°多回轉型。產品共有13個型號-QDX3-D4,QDX3-D5,QDX3-D6,QDX3-D7,QDX3-D8,QDX3-D9,QDX3-D1O,QDX3-D11,QDX3-D12,QDX3-D13,QDX3-D13D,QDX3-D14,該系列是與多回轉閥門電動裝置組合而成的一種部分回轉型閥門電動驅動裝置。蝶閥可配套 DN300-DN2200 規格上使用，總共有10個等級規格。球閥可配套DN100-1200規格上使用，總共有12個等級規格。

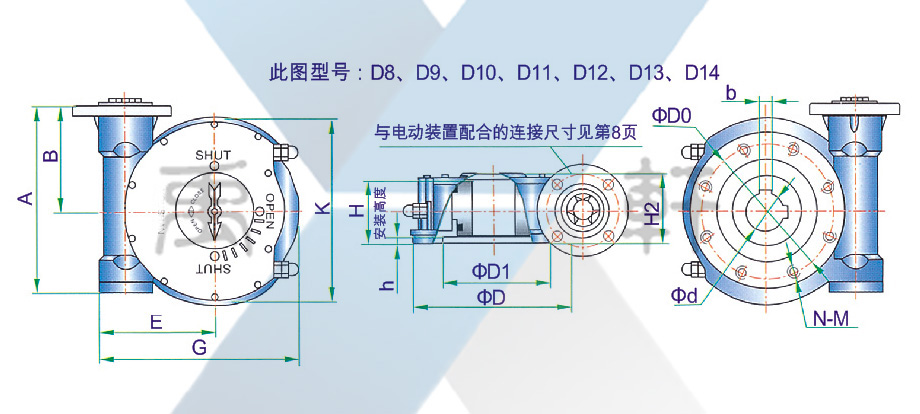

QDX3-D8電動蝸輪執行器結構尺寸：
型號ModeI D3 D4 D5 D6 D7 D8 D9 D10 D11 D12 D13 D14 技術參數Technical-parameters 速比Ratio 41:1 48:1 55:1 50:1 55:1 57:1 65:1 63:1 67:1 81:1 83:1 82:1 限位調整Limit-adjustment ±5° ±5° ±5° ±5° ±5° ±5° ±5° ±5° ±5° ±5° ±5° ±5° 蝶閥Butterfly valve DN 125-150 200-250 300-350 400-450 450 500-600 700 800 900-1000 1100-1200 1400-1600 1600-1800 球閥Ball-valve DN 80 100 150 200 250 250-300 350 400 500 600 800 900 連接尺寸Connection-size 法蘭外圓（D） 125 150 175 210 230 260 300 350 415 475 560 650 連接孔中心PCD（D0） 102 125 140 165 185 200 254 298 356 406 483 590 凹面Concave（D1） 70×4 85×4 100×4 130×5 150×5 160×5 200×5 230×5 260×5 300×8 370×8 490×8 孔數-螺栓Bolt（N-M） 4-M10 4-M12 4-M16 4-M16 4-M20 8-M16 8-M16 8-M20 12-M20 12-M20 12-M22 12-M22 標準軸孔Bore（d） 24 28 38 45 50 60 70 80 100 110 130 160 鍵寬 Key（b）×鍵高×條數NO.×90° 8×7×1 8×7×1 10×8×1 12×8×2 16×10×2 16×10×2 16×10×2 20×14×2 25×14×2 28×16×2 32×18×2 32×18×2 可選軸孔（d-limit） 22-26 28-36 32-40 38-48 50-55 50-60 55-70 70-90 80-100 90-120 110-150 110-150 安裝高度Install-height（H） 65 80 75 95 95 110 120 130 160 185 190 190 外型尺寸Appearance-size A 200 218 248 320 340 365 421 445 507 585 680 730 B 132 127 148 188 203 210 241 245 290 320 388 400 E 96 115 139 171 181 192 224 250 306 365 427 472 G 169 203 245 291 314 338 378 433 522 612 717 745 H2 74 88 97 125 131 128 154 152 185 203 226 210 K 150 190 210 250 270 300 330 400 470 580 660 760
